Diagnostika betonových konstrukcí radaru na vrchu Písek byla zaměřena na posouzení materiálových vlastností dříku radaru i původní základové konstrukce. Cílem bylo získat ověřené podklady pro přípravu rekonstrukce technicky významného objektu.

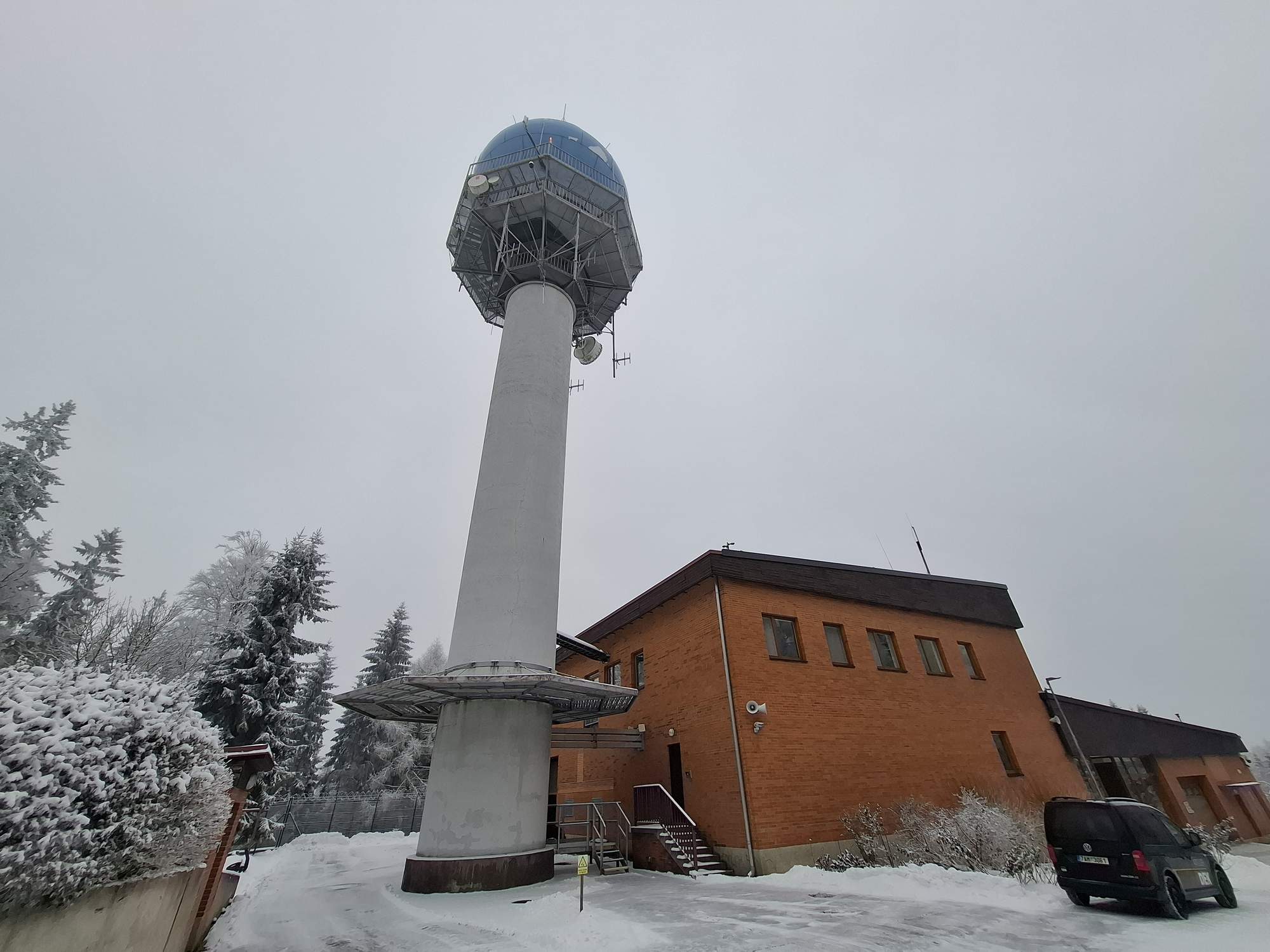

Popis objektu

Radar tvoří ocelový tubus osazený na železobetonovém základu. Tubus byl dodatečně opatřen betonovou obetonávkou a na vrcholu konstrukce je umístěn rotační radar v laminátové kopuli. Charakter konstrukce vyžadoval detailní diagnostiku pro bezpečné navržení dalších zásahů.

Rozsah diagnostických prací

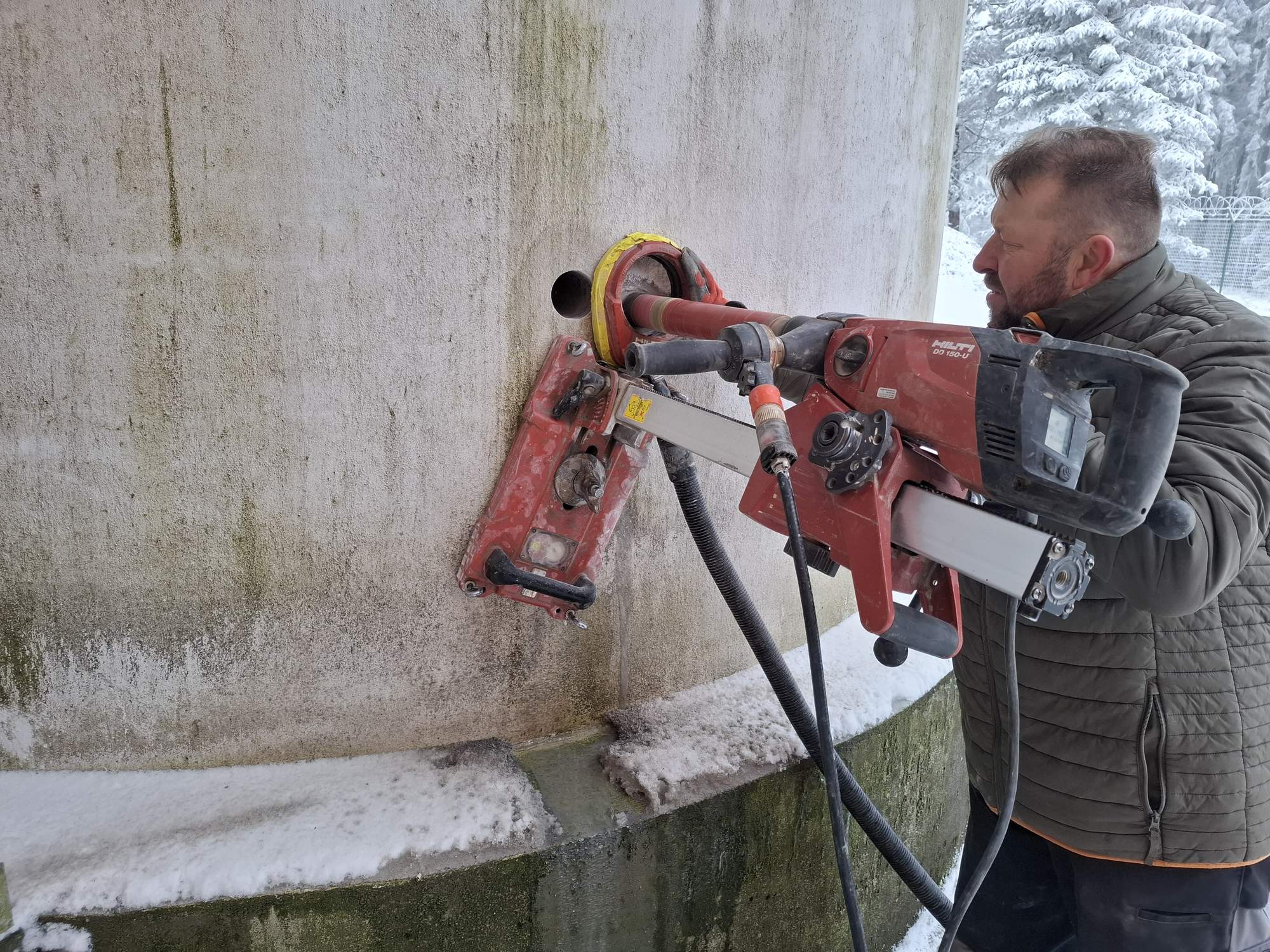

1. Odběr jádrových vývrtů a laboratorní zkoušky

  • Z dříku i základové konstrukce byly odebrány jádrové vývrty diamantovou korunkou s vodním výplachem.

  • Vzorky byly laboratorně upraveny a podrobeny zkouškám pevnosti betonu v tlaku dle příslušných norem.

  • Součástí bylo také vizuální hodnocení struktury betonu – charakter kameniva, hutnost, pórovitost, kvalita provedení.

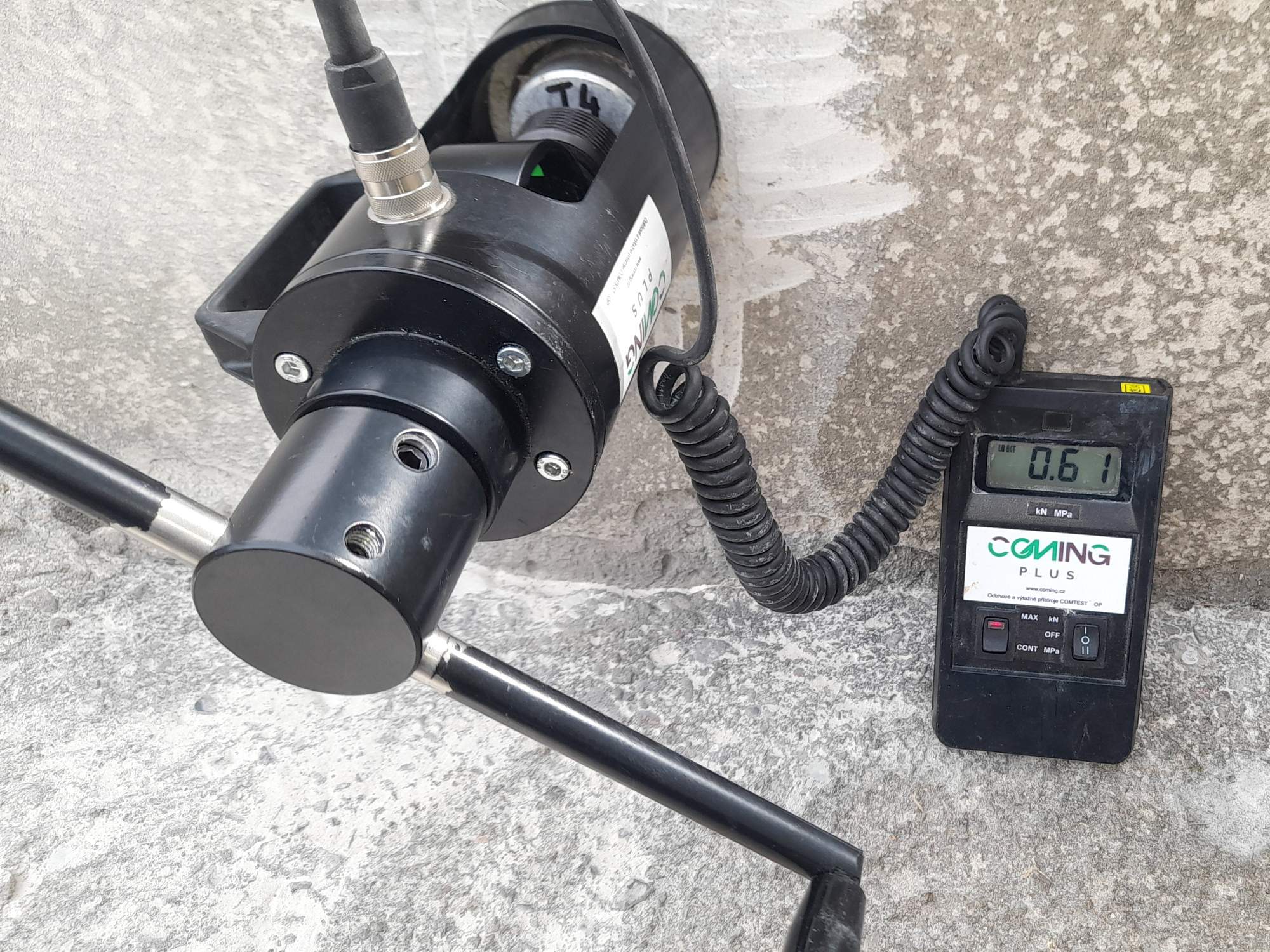

2. Odtrhové zkoušky povrchové pevnosti v tahu

  • Na připravených zkušebních místech byly provedeny tahové odtrhové zkoušky.

  • Vzhledem k zimnímu období byla provedena opatření pro správné vytvrzení lepidla při nízkých teplotách.

3. Stanovení hloubky karbonatace

  • Karbonatace byla určena kolorimetrickou metodou s fenolftaleinem.

  • Hodnocení ověřilo, zda karbonatace zasahuje do oblasti výztuže a může ovlivnit její přirozenou ochranu.

Dokumentace

Součástí výstupu byla podrobná fotodokumentace:

  • odběru jádrových vývrtů,

  • zkušebních míst odtrhových zkoušek,

  • stanovení karbonatace,

  • laboratorně připravených vzorků.

Fotografie umožňují zpětné ověření rozsahu prací a jejich vazby na jednotlivé části konstrukce.

Výsledky a výstup

Výstupem byla technická zpráva, která obsahuje:

  • přehled použitých diagnostických metod,

  • výsledky laboratorních zkoušek,

  • popis odebraných vzorků,

  • vyhodnocení pevnostních charakteristik betonu,

  • posouzení hloubky karbonatace.

Zpráva slouží jako odborný podklad pro projekt rekonstrukce a další technické posouzení konstrukce.

Shrnutí

Diagnostika betonu radaru na vrchu Písek poskytla objednateli ucelený přehled o stavu betonových konstrukcí. Kombinace laboratorních zkoušek, odtrhových testů a stanovení karbonatace vytvořila kvalitní základ pro rozhodování o dalším postupu rekonstrukce tohoto významného objektu.
